ETIM 7.0 y material eléctrico: los cambios que hay que conocer

A raíz de la nueva release ETIM 7.0, publicada en septiembre de 2017, los materiales de la construcción han sufrido cambios importantes en cuanto a sus criterios de codificación. Aunque en este artículo presentamos las novedades más relevantes para el sector en general, hoy detallamos aquellas que afectan directamente a los productos de material eléctrico.

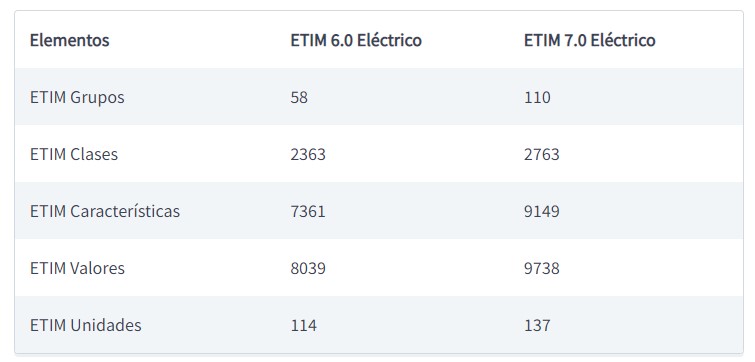

La siguiente tabla muestra una comparación entre ETIM 7.0 y su versión 6.0. ETIM ha crecido y se ha adaptado a nuevas tecnologías, pero también ha simplificado la clasificación anterior y ha eliminado redundancias. Concretamente, dentro del sector del material eléctrico, se han creado 52 grupos, 400 clases y más de 2.000 características y valores:

ElementosETIM 6.0 EléctricoETIM 7.0 Eléctrico
ETIM Grupos58110
ETIM Clases23632763
ETIM Características73619149
ETIM Valores80399738
ETIM Unidades114137

Cables, lámparas, alta tensión e intercomunicadores: las 4 categorías de producto para las que ETIM 7.0 introduce mayores cambios.

ETIM 7.0: Cables

1. Fusión de clases

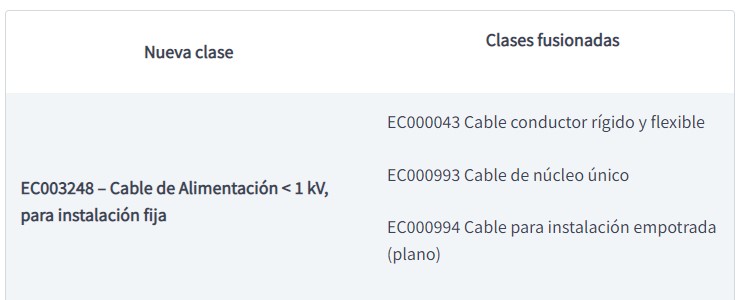

El grupo de cables (EG000001) ha pasado de tener 32 clases a tan solo 12. Esto se debe a que se han fusionado la mayoría de ellas en 4 nuevas más globales. Este cambio no solo simplifica la clasificación, sino que permite adaptarla al mercado estadounidense. En la siguiente tabla podemos observar qué clases han quedado englobadas en cada clase nueva creada:

Nueva clase

Clases fusionadas

EC003248 – Cable de Alimentación < 1 kV, para instalación fijaEC000043 Cable conductor rígido y flexible

EC000993 Cable de núcleo único

EC000994 Cable para instalación empotrada (plano)

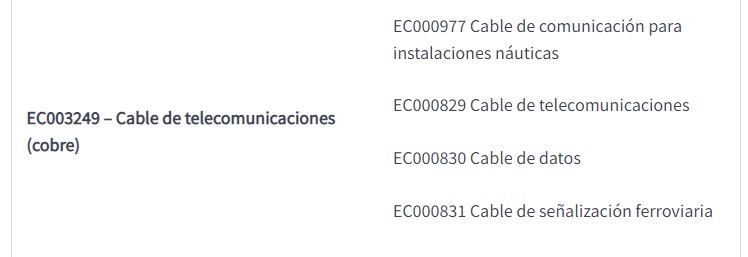

EC003249 – Cable de telecomunicaciones (cobre)EC000977 Cable de comunicación para instalaciones náuticas

EC000829 Cable de telecomunicaciones

EC000830 Cable de datos

EC000831 Cable de señalización ferroviaria

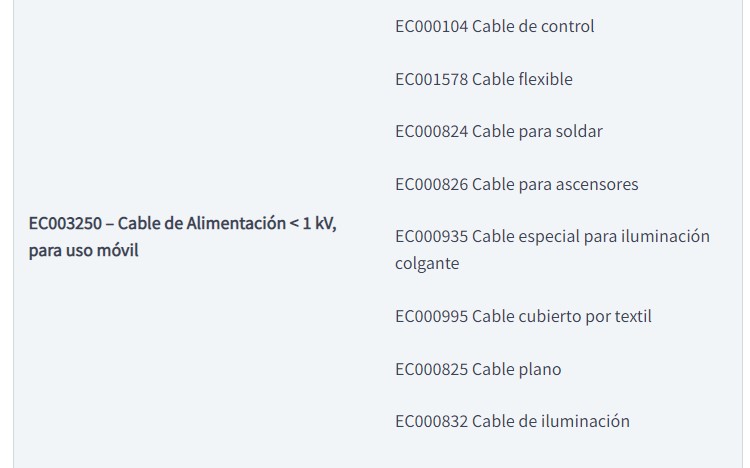

EC003250 – Cable de Alimentación < 1 kV, para uso móvilEC000104 Cable de control

EC001578 Cable flexible

EC000824 Cable para soldar

EC000826 Cable para ascensores

EC000935 Cable especial para iluminación colgante

EC000995 Cable cubierto por textil

EC000825 Cable plano

EC000832 Cable de iluminación

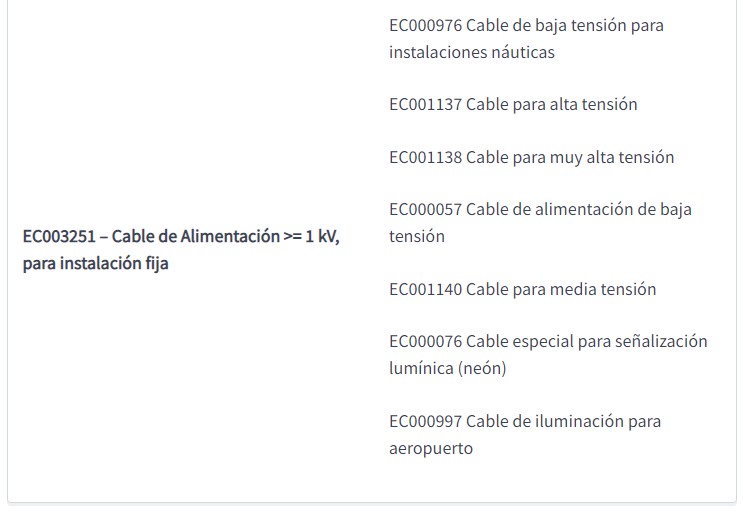

EC003251 – Cable de Alimentación >= 1 kV, para instalación fijaEC000976 Cable de baja tensión para instalaciones náuticas

EC001137 Cable para alta tensión

EC001138 Cable para muy alta tensión

EC000057 Cable de alimentación de baja tensión

EC001140 Cable para media tensión

EC000076 Cable especial para señalización lumínica (neón)

EC000997 Cable de iluminación para aeropuerto

2. Adaptación a la normativa CPR

La CPR (Construction Product Regulation) es una regulación creada por la Unión Europea para clasificar y armonizar las propiedades técnicas de productos de la construcción. Según la CPR, el principal criterio de clasificación de cables eléctricos se basa en 2 aspectos:

1) Su reacción al fuego.

2) La emisión de sustancias peligrosas en contacto con el fuego, analizadas en función de:

  • La opacidad del humo generado.
  • Las gotas o partículas inflamadas que se desprenden durante la combustión.
  • La toxicidad o acidez de los humos.

Cada una de estas propiedades tiene una serie de valores normalizados que la describe. Para adaptarse a la normativa CPR, se han creado 4 propiedades alfanuméricas con sus correspondientes valores descriptivos:

  1. EF011577 – Nivel de reacción al fuego según EN 13501-6 (de menor a mayor combustión)
    • EV013527 – Aca
    • EV013517 – B1ca
    • EV013518 – B2ca
    • EV013519 – Cca
    • EV013520 – Dca
    • EV013521 – Eca
    • EV013528 – Fca
    • EV000494 – Ninguno
  2. EF011578 – Nivel de opacidad de los humos según EN 13501-6 (de menor a mayor opacidad y generación de humos)
    • EV023916 – s1
    • EV013522 – s1a
    • EV013523 – s1b
    • EV023917 – s2
    • EV023918 – s3
    • EV000494 – Ninguno
  3. EF011579 – Nivel de desprendimiento de partículas inflamadas según EN 13501-6 (de inexistente/menor a mayor desprendimiento)
    • EV023919- d0
    • EV023920- d1
    • EV023921- d2
    • EV000494 – Ninguno
  4. EF011580 – Nivel de acidez/toxicidad de los humos según EN 13501-6 (de menor a mayor acidez)
    • EV013524 – a1
    • EV013525 – a2
    • EV013526 – a3

ETIM 7.0: Iluminación

1. Nuevas características de lámparas LED

En el sector de la iluminación, se han realizado numerosos cambios para adaptarse a nuevas tecnologías, regulaciones y clasificaciones. Los productos más afectados en este sentido han sido las lámparas LED (clase EC001959), para las que se han creado numerosas características de descripción mucho más específicas:

a) EF011946 Consistencia de Color (Elipse MacAdam) (alfanumérica): La elipse MacAcadam mide posibles variaciones de color en la producción de LEDs para prevenir que dos LEDs instalados uno al lado del otro tengan distintas tonalidades. La unidad de medida es la SCDM (por sus siglas en inglés: desviación estándar de la correspondencia de colores). A mayor SCDM, menor será la consistencia de color entre los chips LED. Al tratarse de una característica alfanumérica, se le puede asignar únicamente los siguientes valores (de mayor a menor consistencia de color):

  • EV014014 – SDCM1
  • EV014015 – SDCM2
  • EV014016 – SDCM3
  • EV014017 – SDCM4
  • EV014018 – SDCM5
  • EV014019 – SDCM6
  • EV014020 – SDCM7
  • EV000154 – Otro

b) EF026118 Índice de Eficiencia Energética (EEI) (numérica): Ahora, aparte de la clase de eficiencia energética, también se detalla el dato del Índice de Eficiencia Energética.

c) EF011948 Seguridad fotobiológica según EN 62471 (alfanumérica): Hace referencia a aquellos riesgos para la salud que pueden suponer las radiaciones artificiales como, por ejemplo: la luz visible, el ultravioleta o el infrarrojo.

  • Posibles valores (de mayor a menor seguridad)
    • EV014021 – RG0
    • EV014022 – RG1
    • EV014023 – RG2
    • EV014024 – RG3
    • EV014025 – RG4
    • EV000154 – Otro

d) EF003361 Posibilidad de control por mando a distancia (lógica): Esta característica define si una lámpara LED puede controlarse a través de control remoto o no.

e) EF012201 Número mínimo de ciclos (numérica): Todas las lámparas con LED tienen un número mínimo de ciclos. Es decir: el mínimo de veces que la lámpara se puede encender y apagar (realizando un uso normal) antes de que falle.

f) EF011947 Distorsión armónica total (numérica): Hace referencia a las distorsiones en la tensión provocadas por las corrientes armónicas generadas por un driver LED.



2. Características sustituidas en el sector de la iluminación

Aparte de las novedades en lámparas LED, se han sustituido dos características en referencia al formato de la lámpara y el color de la luz. Las sustituciones son las siguientes:

  • EF005683 – Clasificación PAR → EF012196 – Designación (formato) de lámpara (alfanumérica)
    • En el caso de ciertas lámparas halógenas/LED, se ha sustituido la propiedad “Clasificación PAR” (que solo hace referencia a las bombillas de formato PAR como, por ejemplo, PAR16, PAR32, etc.) por la propiedad “Lamp designation”, que incluye los formatos PAR pero también formatos R, BR, ES o MR, entre otros.
  • EF008787 – Categoría de color de luz → EF005958 – Color de la luz según EN 12462-1
    (alfanumérica)

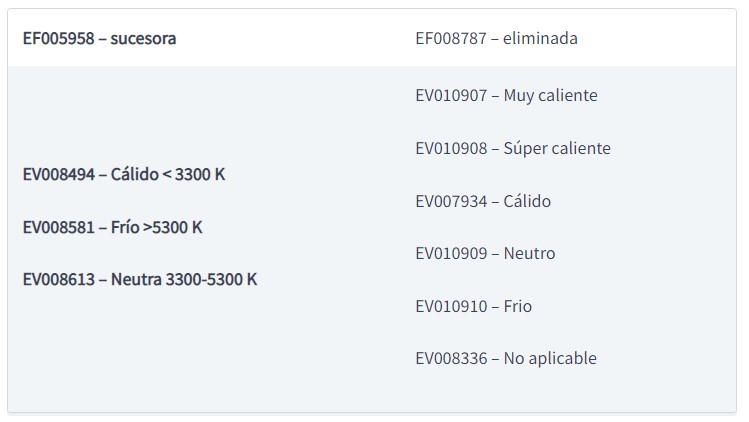

    • A partir de ahora, en el caso de ciertas lámparas halógenas/fluorescentes/LED, se informará siempre del color de luz según la norma EN 12464-1. En la siguiente tabla se pueden ver los valores comparados de ambas características:
EF005958 – sucesoraEF008787 – eliminada
EV008494 – Cálido < 3300 K

EV008581 – Frío >5300 K

EV008613 – Neutra 3300-5300 K

EV010907 – Muy caliente

EV010908 – Súper caliente

EV007934 – Cálido

EV010909 – Neutro

EV010910 – Frio

EV008336 – No aplicable

ETIM 7.0: Productos de alta tensión

Dentro de la categoría de productos de alta tensión, se han creado 12 nuevas clases que quedan agrupadas en la nueva codificación EG020001: “Sistemas de Distribución de Alta Tensión”.

Nuevas clases:

  • EC003508 Poste eléctrico
  • EC003509 Seccionador de alta tensión
  • EC003511 Accesorios para seccionador de alta tensión
  • EC003512 Accesorios para poste eléctrico
  • EC003513 Accesorios para cables arriostrados
  • EC003514 Aislante de alta tensión
  • EC003515 Brazo para poste eléctrico
  • EC003516 Accesorios de brazo para poste eléctrico
  • EC003520 Terminación de cables de media y alta tensión
  • EC003521 Conector para cables de media y alta tensión
  • EC003522 Transformador de distribución
  • EC003532 Accesorios para transformador de distribución

ETIM 7.0: Interfonos e intercomunicadores

Los cambios introducidos en este grupo diferencian los interfonos que incluyen apertura/cierre de puertas, de aquellos equipos que sirven simplemente como sistema de llamada (entre dos habitaciones, por ejemplo). En este sentido, se ha eliminado la clase de ETIM 6 EC000353 “Interfonos” (donde los fabricantes habían clasificado ambos tipos de productos), para que en ETIM 7, los fabricantes tengan que distinguir entre:

  • La nueva clase EC000355 “Altavoz de interfono en puerta” (incluye la apertura/cierre de puertas)”.
  • Y EC003603 “Interfonos” (que incluye sistemas de llamada únicamente).

Hoy en día, utilizar estándares de clasificación asegura que nuestros productos puedan ser encontrados y, por lo tanto, comprados. Los últimos estudios del sector muestran que los fabricantes de material eléctrico todavía tienen un largo camino por recorrer. Conocer las particularidades de ETIM es uno de los primeros pasos a realizar. Y de ahí la creación de este artículo.

Si te encuentras en pleno proceso de clasificación y estandarización de tus productos, nuestro equipo de profesionales puede ayudarte. Puedes contactar con ellos o suscribirte a nuestra newsletter para recibir información periódica sobre transformación digital en el sector.
